功能∶
通過影像測量鉆頭的長度及直徑。
識別元件上是字符或條碼或二維碼,根據識別的字符與正確字符對比,判斷NG或OK。
特點∶
采用亞像素測量方式,重復檢測精度0.002mm,檢測時間0.02s ;包含視覺檢測和運動控制兩個模塊。
高速讀取微小芯片上的序列號;一鍵啟動,讀取數據自動形成報表﹔實時監控,異常芯片自動保存圖片。
優勢∶
同時檢測多個位置的尺寸,包括長度,外徑,環深等;可自由設定尺寸偏差,超出偏差值的產品判為不合格;測量結果可以輸出文本、表格和圖像,方便追溯。
應用范圍∶
上環機尺寸測量設備、動態測量、動態定位設備等;產品中的條碼識別、二維碼識別、字符識別等。

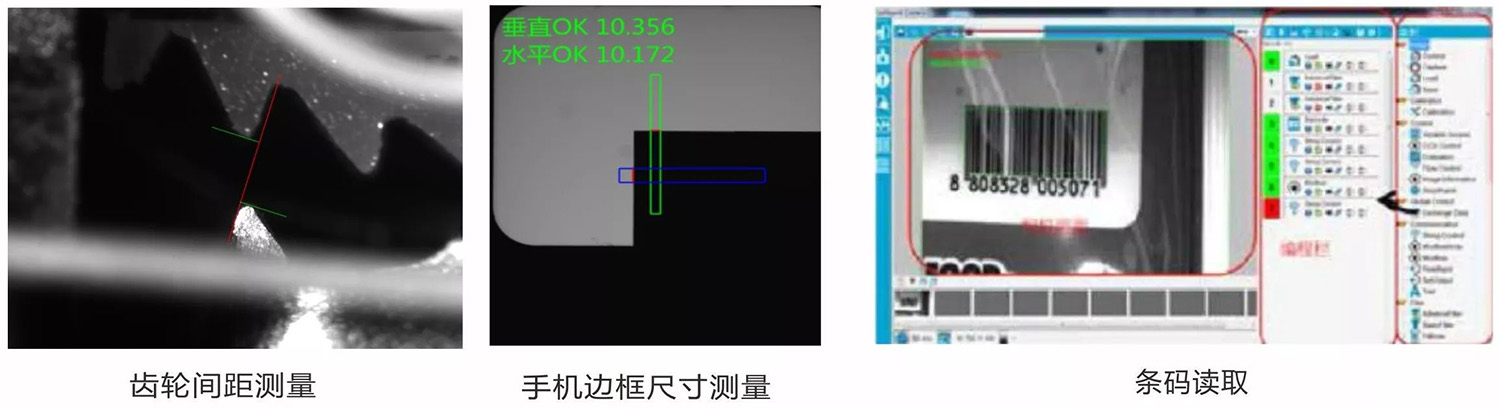

應用實例:
功能︰

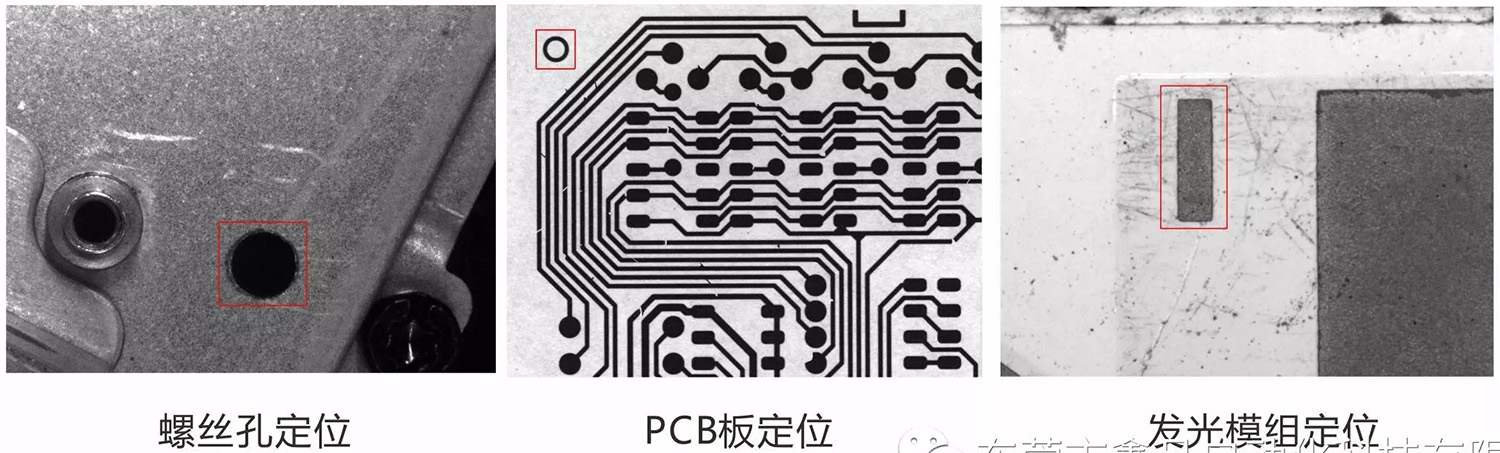

用相機獲取產品上的Mark點的圖像,計算得到Mark點的坐標,與預先設定好的Mark點坐標進行比較,得到產品的偏移量及偏轉角度,從而對預先設定好的點膠路徑進行相應的偏移旋轉,提高點膠精度。
特點∶

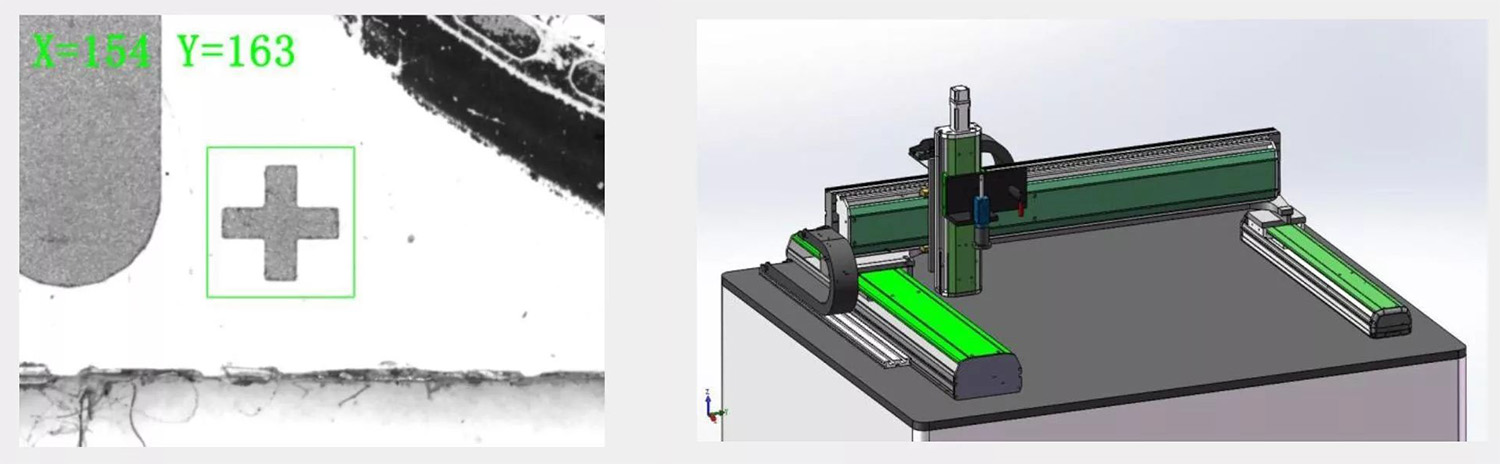

視覺系統︰支持多種類型的特征點,包括十字,一字,圓形,矩形以及其他不規則圖形;
根據視野大小確定精度,最高精度為0.01mm,最快檢測時間0.01s;
特征點的亮度發生變化、特征點模糊也能實現正常檢測。
運動控制︰支持直線、插補功能,支持網絡擴展多IO需求,支持4M的脈沖輸出頻率;
可選用ProU軟件開發平臺快速編程,具有穩定性、可靠性,可支持C++和梯形圖共同開發,
支持CAD圖形導入、可實現視覺與多軸自動化設備或?qū)嶒炂脚_的開發;
優秀高速的軌跡規劃及速度前瞻功能,軌跡平滑;
緩沖區DSP時鐘延時,位置比較輸出,刀向跟隨,百兆網絡擴展功能,緩沖區速度規劃、速度倍率、拐點系數,最大4M緩沖區空間。
應用范圍:
可用于手機屏幕定位貼合、邊緣切割、邊緣涂膠﹔還可廣泛應用于螺絲機、焊錫機、點膠機、貼片機、PCB板打靶機等。

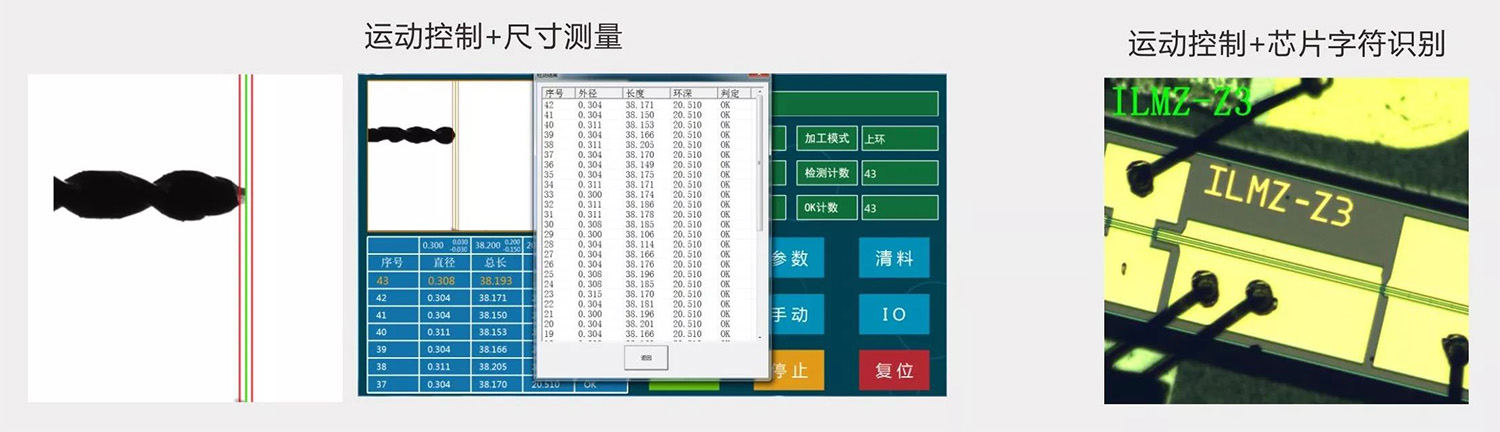

應用實例:
