數控系統+視覺系統方案
在全自動化生產的工廠中，用機械手臂執行上料的動作，是取代人工的常見方式，但機械手臂的定位誤差和治具的定位誤差一般比較大，通常難以達到高精度的加工要求。因此，通過機器視覺系統的量測功能和CNC控制系統的補償功能，利用坐標偏移和旋轉，便可修正上料誤差。加工結束后，也可通過機器視覺系統，實時進行加工結果檢測，提升產品的質量和合格率。
品鑫視覺對于CNC加工中常用的視覺定位各和檢測有了豐富的應用經驗，如∶手機耳機孔定位、手機攝像頭定位、手機指紋識別芯片定位、玻璃Mark點定位、精密五金件定位等。
功能：

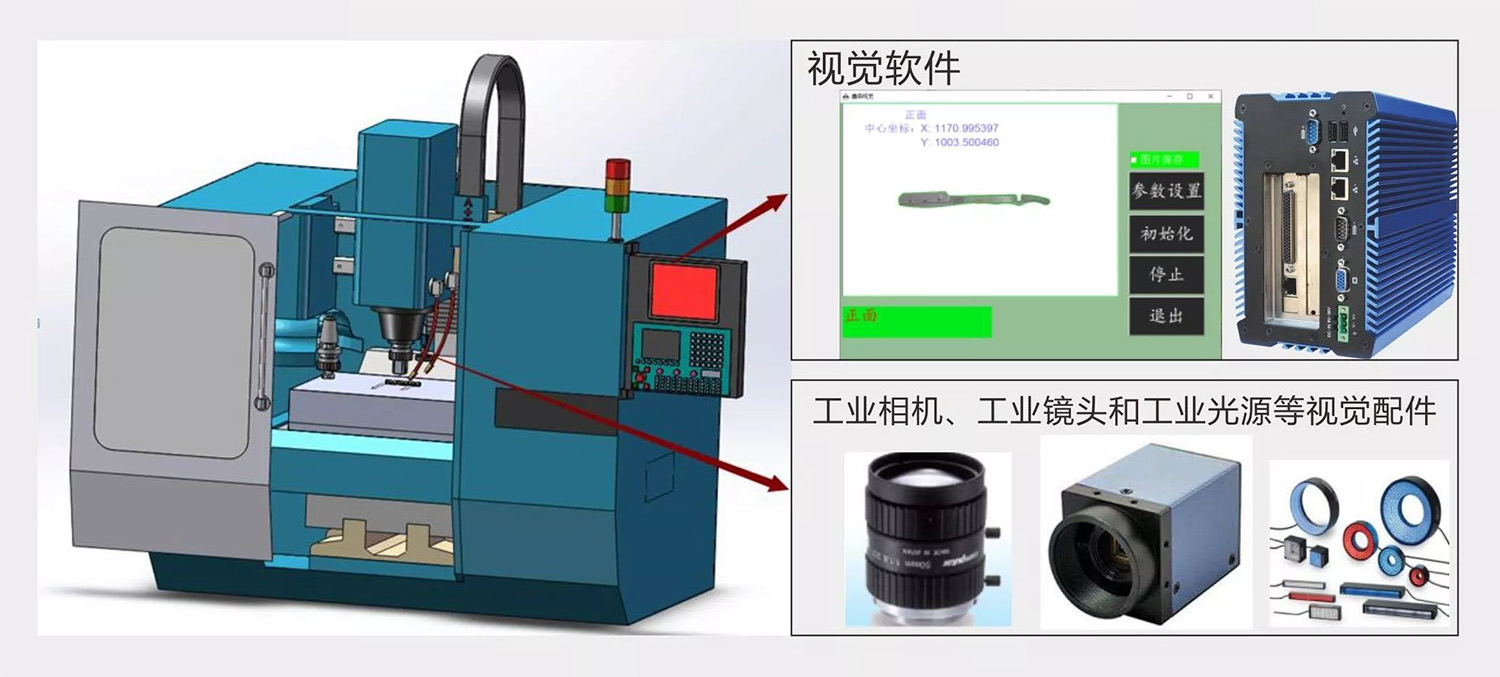

相機鏡頭跟隨CNC運動到待測物上方后停止，相機拍照找到目標位置及旋轉角度；
工控機將位置坐標經通訊發送給CNC，CNC對刀路進行相應偏移、旋轉；
CNC修正來料誤差后，進行打孔、磨邊、邊緣切割、焊縫跟蹤以及邊緣點膠等。
特點︰
速度快，精度高、檢測結果穩定;
有效提升了設備加工、檢測的自動化、智能化水平，滿足了客戶高精度生產需求。
參數∶
視覺重復定位精度可達0.01mm
單個目標處理時間0.01s
應用范圍：
手機、平板等相關零件和配件的定位，精度要求較高的機械、電子產品的定位；
可以精確識別圓孔、方孔、異形孔、MARK點、尋邊等；
可用于加工金屬、塑料、石墨烯、玻璃等各種材質的產品。

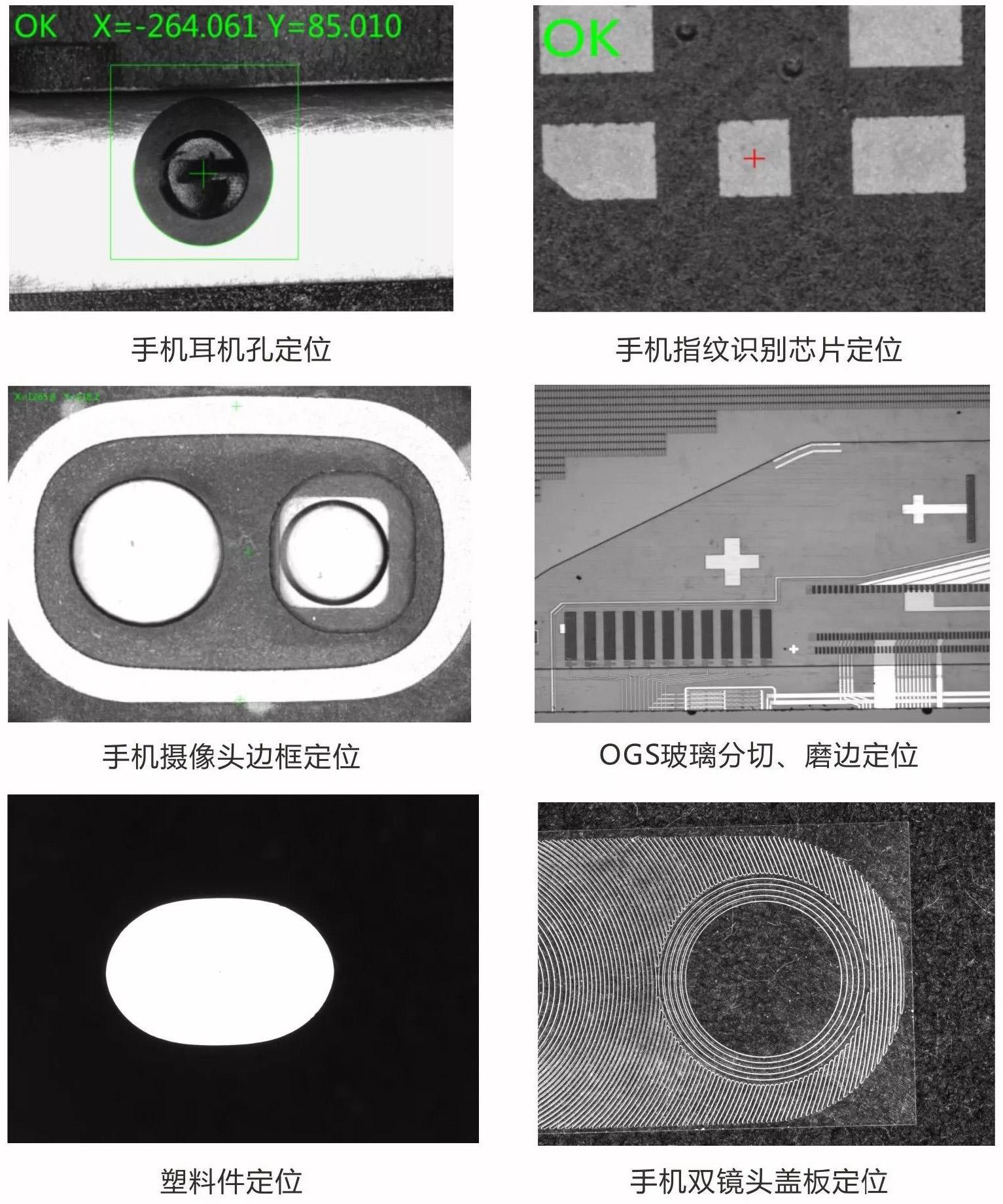

應用實例：
